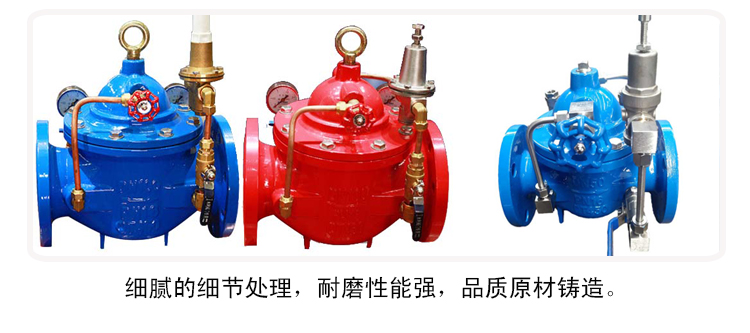

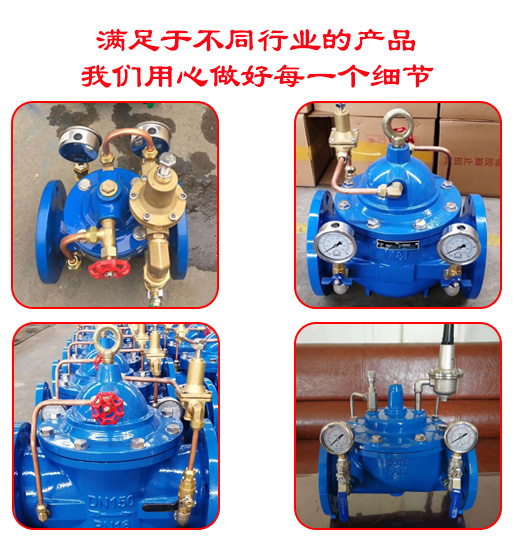

200X先导式减压阀

200X先导式减压阀可称为可调试减压阀，200X先导式减压阀针对高层、高层建筑设计，是解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高等场合的理想产品。

产地：河北省>沧州

供应商：泊头市志高阀门制造有限公司

订购服务热线：

0317-8336307 15733708887 13292769766

200X先导式减压阀详细产品介绍

<strong>可调试减压阀</strong>

200X先导式减压阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭?？刂剖彝Ｖ古潘?，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。

200X先导式减压阀能控制主阀的固定出口压力，不因主阀上游进口压力变化而改变，也不因主阀下游出口用水量变化而改变其出口压力。

200X先导式减压阀主要技术参数

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	进口压力（MPa）	出口可调压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

200X可调式减压阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
导阀	铜合金
微型过滤器	不锈钢

200X可调式减压阀连接尺寸（PN 1.0-2.5MPa）

公称通径DN	L	H	H1	A
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830
