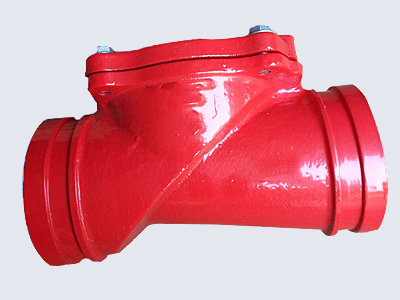

沟槽橡胶瓣止回阀

沟槽橡胶瓣止回阀（铸铁沟槽式止回阀，沟槽立式橡胶瓣止回阀），沟槽橡胶瓣止回阀安装快速,简易,安全,可靠,不受安装场地限制,便于管道与阀门的维修保养,有隔振隔音与相应的角度范围内有克服管道连接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。

产地：河北省>沧州

供应商：泊头市志高阀门制造有限公司

订购服务热线：

0317-8336307 15733708887 13292769766

沟槽橡胶瓣止回阀详细产品介绍

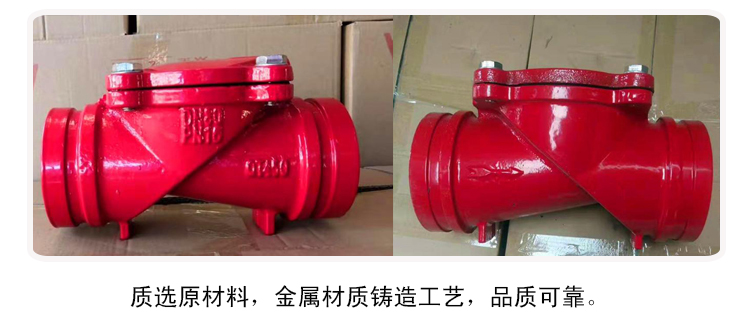

沟槽橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，H84X橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。

沟槽橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。沟槽橡胶瓣止回阀的封圈采用倾斜设计,关闭时间短,可减小水锤压力。阀瓣采用于腈耐油橡胶与钢板经高温压制而成,耐冲刷,密封性能好。

沟槽橡胶瓣止回阀具有安装快速,简易,安全,可靠,不受安装场地限制,便于管道与阀门的维修保养,有隔振隔音与相应的角度范围内有克服管道连接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水,消防,空调,燃气,石油,化工,水处理,市政,造船等管道工程作为控制流体作用。

沟槽橡胶瓣止回阀H84X-16Q主要技术参数

公称压力		1.OMPa	1.6MPa	2.5MPa
试验压力	壳体强度	1.5MPa	2.4MPa	3.75MPa
	密封性能	1.1MPa	1.76MPa	2.75MPa
阀体材质		灰铸铁HT200,球墨铸铁QT450
密封面材质		乙腈橡胶
工作温度		≤80℃

沟槽橡胶瓣止回阀H84X-16Q主要零件材料

产品类型	材质
产品类型	阀体	阀盖	阀板
灰铸铁	HT200	HT200	整体包胶
球墨铸铁	QT450	QT450	整体包胶

沟槽橡胶瓣止回阀H84X-16Q主要外形尺寸

公称通径	L	H	D	A1	B1	C
DN50	210	130	57/60	14.5	9.5	2.2
DN65	220	145	76	14.5	9.5	2.2
DN80	238	150	89	14.5	9.5	2.2
DN98	287	175	108/114	16	9.5	2.2
DN125	303	205	133/140	16	9.5	2.2
DN150	332	225	159/165/168	16	9.5	2.2
DN200	400	300	219	19	13	2.5
DN250			273	19	13	2.5
DN300			325	19	13	3.3
DN350	/	/	377	25	13	3.3
DN400	/	/	426	25	13	5.5
DN450	/	/	480	25	13	5.5
DN500	/	/	530	25	13	5.5
DN600	/	/	630	25	13	5.5
