800X压差旁通阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的互定直，并可限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通阀优于其他平衡阀的地方在于它没有执行机构，_介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。







 800X压差旁通阀工作原理：

当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。



800X压差旁通阀技术参数：

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	水	0～80（隔膜式） 0～200（活塞式）
1.6	1.76	2.4
2.5	2.75	3.75

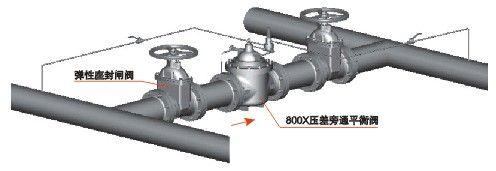

800X压差旁通阀--安装示意图





800X压差旁通阀--主要外形及连接尺寸
